Druckbegrenzungsventil, vorgesteuert Typ ZDB / Z2DB10V… L4X
Nenngröße 10
Maximaler Betriebsdruck 315 bar
Maximaler Volumenstrom 100 l / min
Sandwichplattenventil
Portierungsmuster nach DIN 24340 Form A und ISO 4401
Für Gewindeanschluss und Unterplattenmontage
4 Druckbereiche
6 Schaltungsoptionen
4 Einstellelemente:
• Drehknopf
• Verstellbarer Bolzen mit Schutzkappe
• Abschließbarer Drehknopf mit Waage
• Drehknopf mit Waage
Portierungsmuster nach DIN 24340 Form A und ISO 4401
Für Gewindeanschluss und Unterplattenmontage
4 Druckbereiche
6 Schaltungsoptionen
4 Einstellelemente:
• Drehknopf
• Verstellbarer Bolzen mit Schutzkappe
• Abschließbarer Drehknopf mit Waage
• Drehknopf mit Waage

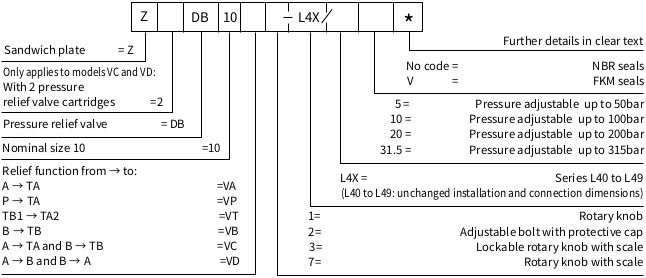

Typenschlüssel ZDB / Z2DB10V… L4X
Technische Parameter ZDB / Z2DB10V… L4X
| Fluid | Mineralöl geeignet für NBR- und FKM-Dichtung |
| Phosphatester für FKM-Dichtung | |
| Flüssigkeitstemperaturbereich ℃ | -30 bis +80 (NBR-Dichtung) |
| -20 bis +80 (FKM-Siegel) | |
| Viskositätsbereich mm 2 / s | 10 bis 800 |
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 |
| Max. Betriebsdruck bar | bis 315 |
| Max. Einstellbarer Druckstab | 50, 100, 200, 315 |
| Max. Durchflussmenge L / min | 100 |
| Gewicht Typ ZDB10 Typ Z2DB10 | Ca. 2.7 Ca. 3.1 |
