Doppelte Drosselrückschlagventil Typ Z2FS 10, 16, 22
Größen 10, 16, 22
Bis zu 350 bar, bis zu 360 l / min
Sandwichplattenventil
Portierungsmuster nach DIN 24 340 Form A und ISO4401
Zur Begrenzung des Haupt- oder Steuerflüssigkeitsflusses von 2 Aktuatoranschlüssen
3 Einstellelemente:
• Abschließbarer Drehknopf mit Waage
• Spindel mit Innensechskant und Waage
• Drehknopf mit Waage
Zur Ein- oder Aus-Steuerung

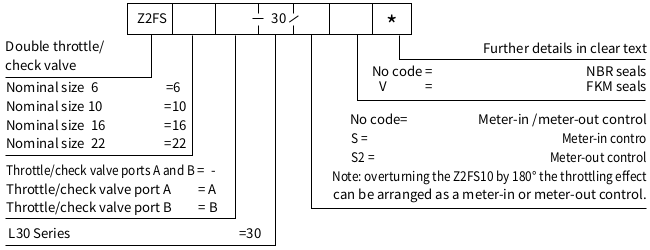

Typenschlüssel Z2FS 10, 16, 22
Rückschlagventil vorgesteuert Typ Z2FS 10, 16, 22
| Installation position | Optional | ||||
| Durchflussrichtung | Eine Richtung Gas geben, durch das Rückschlagventil in eine andere Richtung zurückkehren | ||||
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM-Dichtung, Phosphatester für FKM-Dichtung | ||||
| Flüssigkeitstemperaturbereich | ℃ | -20 bis +80 | |||
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | ||||
| Viskositätsbereich | mm 2 / s | 10 bis 800 | |||
| Max. Betriebsdruck | Bar | bis 350 | |||
| Normale Größe | 10 | 16 | 22 | ||
| Gewicht | kg | 3.1 | 4.7 | 8 | |
Nenngröße 10
Maximaler Betriebsdruck 350 bar
Maximaler Volumenstrom 360 l / min
Maximaler Betriebsdruck 350 bar
Maximaler Volumenstrom 360 l / min
Sandwichplattenventil
Portierungsmuster nach DIN 24 340 Form A und ISO4401
Zur Begrenzung des Haupt- oder Steuerflüssigkeitsflusses von 2 Aktuatoranschlüssen
3 Einstellelemente:
• Abschließbarer Drehknopf mit Waage
• Spindel mit Innensechskant und Waage
• Drehknopf mit Waage
Zur Ein- oder Aus-Steuerung
Typenschlüssel Z2FS 10, 16, 22
Technische Daten: PDF Download (0,4mb)
H900989094 Z2FS10 3-30/ ist Alternative zu R900989094 Z2FS10 3-3X/
Individuelle Anfrage an uns senden. Wir werden die schnellstmöglich bearbeiten.
