Rückschlagventil vorgesteuert Typ Z2S 22 ... L5X
Größe 22
Bis zu 315 bar, bis zu 450 l / min
Portierungsmuster bestätigt nach DIN 24 340
Leckagefreier Verschluss für einen oder zwei Anschlüsse
Sandwichplattenventil zur Verwendung in vertikalen Stapelbaugruppen
4 Rissdrücke, optional

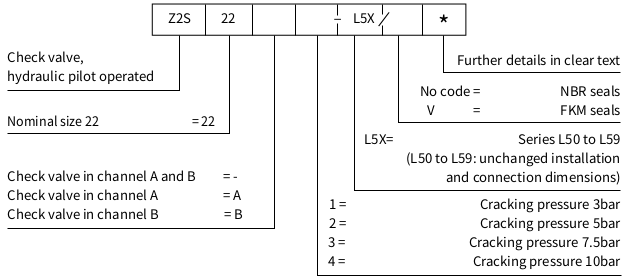

Typenschlüssel Z2S 22 ... L5X
Rückschlagventil vorgesteuert Typ Z2S 22 L5X
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM-Dichtung | |
| Phosphatester für FKM-Dichtung | ||
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | |
| Flüssigkeitstemperaturbereich | ℃ | -30 bis +80 (NBR-Dichtung) |
| -20 bis +80 (FKM-Siegel) | ||
| Viskositätsbereich | mm 2 / s | 2,8 bis 500 |
| Betriebsdruck | Bar | 315 |
| Max.flow-rate | L / min | 450 |
| Durchflussrichtung | Siehe Symbol | |
| Rissdruck (Freiflussrichtung) | Bar | 3, 5, 7.5, 10 |
| Flächenverhältnis | A1 / A2 = 1 / 13,6, A3 / A2 = 1 / 2,8 | |
| Gewicht | kg | 12.8 |
