Druckminderventil direktgesteuert.
Typ ZDR10D ... L5X
Nenngröße 10
Maximaler Betriebsdruck 210 bar
Maximaler Volumenstrom 80 l / min
Maximaler Betriebsdruck 210 bar
Maximaler Volumenstrom 80 l / min
Sandwichplattenstruktur.
Portierungsmuster nach DIN 24 340, Form A und ISO 4401.
4 Druckstufen.
4 Einstellelemente:
• Drehknopf
• Verstellbarer Bolzen mit Schutzkappe
• Abschließbarer Drehknopf
• Drehknopf mit Skala.
Druckreduzierung in den Anschlüssen A, B oder P.
Rückschlagventil, optional.
Manometeranschluss.
Portierungsmuster nach DIN 24 340, Form A und ISO 4401.
4 Druckstufen.
4 Einstellelemente:
• Drehknopf
• Verstellbarer Bolzen mit Schutzkappe
• Abschließbarer Drehknopf
• Drehknopf mit Skala.
Druckreduzierung in den Anschlüssen A, B oder P.
Rückschlagventil, optional.
Manometeranschluss.

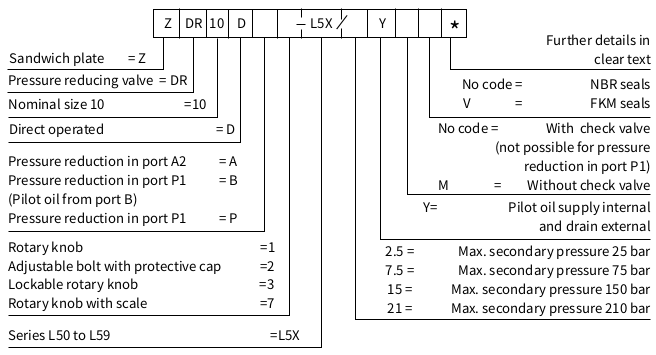

Typenschlüssel
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM-Dichtung | |
| Phosphatester für FKM-Dichtung | ||
| Flüssigkeitstemperaturbereich | ℃ | -30 bis +80 (NBR-Dichtung) |
| -20 bis +80 (FKM-Siegel) | ||
| Viskositätsbereich | mm 2 / s | 10 bis 800 |
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | |
| Max. Betriebsdruck (Einlass) | Bar | bis zu 315 |
| Maximaler Sekundärdruck (Auslass) | Bar | bis zu 25; bis zu 75; bis zu 150; bis zu 210 |
| Gegendruck | Bar | 150 |
| Maximaler Durchfluss | L / min | 80 |
| Gewicht | Kg | Ca. 2.8 |
