Rückschlagventil vorgesteuert Typ Z2S 10 ... L3X
Nenngröße 10
Maximaler Betriebsdruck 315 bar
Maximaler Volumenstrom 120 l / min
Portierungsmuster nach DIN 24 340
Leckagefreier Verschluss für einen oder zwei Anschlüsse
Sandwichplattenventil zur Verwendung in vertikalen Stapelbaugruppen
4 Rissdrücke, optional

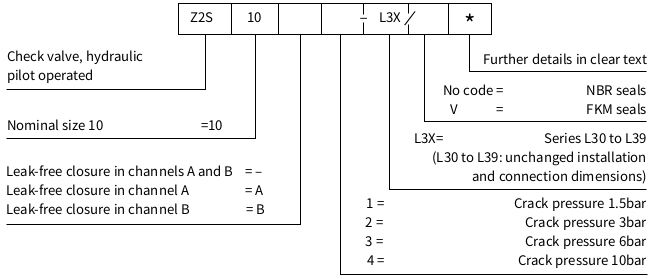

Typenschlüssel Z2S 10 _ L3X
Rückschlagventil vorgesteuert Typ Z2S 10 ... L3X
| Flüssigkeit | Mineralöl geeignet für NBR- und FKM-Dichtung | |
| Phosphatester für FKM-Dichtung | ||
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | |
| Flüssigkeitstemperaturbereich | ℃ | -30 bis +80 (NBR-Dichtung) |
| -20 bis +80 (FKM-Siegel) | ||
| Viskositätsbereich | mm 2 / s | 2,8 bis 500 |
| Betriebsdruck | Bar | 315 |
| Max.flow-rate | L / min | 120 |
| Durchflussrichtung | Siehe Symbol | |
| Rissdruck (Freiflussrichtung) | Bar | 1.5, 3, 6, 10 |
| Flächenverhältnis | A1 / A2 = 1 / 13.4 A3 / A2 = 1 / 2.68 (Schnittzeichnung siehe Seite ”02/04 ″) | |
| Gewicht | kg | 3 |
