Druckbegrenzungsventil, vorgesteuert Typ ZDB/ Z2DB 16-22 V… L3X
Nenngröße 16, 22
Maximaler Betriebsdruck 315 bar
Maximaler Volumenstrom 200 l / min (Größe 16), 400 l / min (Größe 22)
Sandwichplattenventil
Portierungsmuster nach DIN 24340 Form A und ISO 4401
Für Gewindeanschluss und Unterplattenmontage
4 Druckbereiche
5 Schaltungsoptionen
Mit ein oder zwei Druckentlastungspatronen
1 Einstellelemente:
• Einstellbare Schraube mit Schutzkappe
Portierungsmuster nach DIN 24340 Form A und ISO 4401
Für Gewindeanschluss und Unterplattenmontage
4 Druckbereiche
5 Schaltungsoptionen
Mit ein oder zwei Druckentlastungspatronen
1 Einstellelemente:
• Einstellbare Schraube mit Schutzkappe

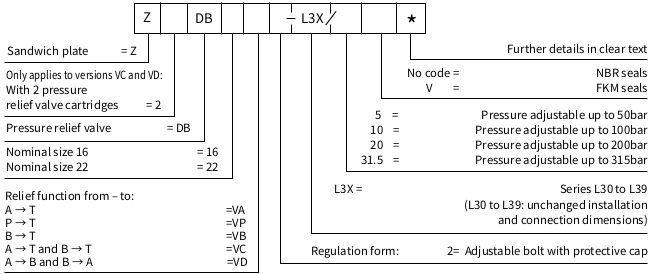

Typenschlüssel ZDB/ Z2DB 16-22 V… L3X
Technische Parameter ZDB/ Z2DB 16-22 V… L3X
| Fluid | Mineralöl geeignet für NBR- und FKM-Dichtung | |||
| Phosphatester für FKM-Dichtung | ||||
| Flüssigkeitstemperaturbereich | ℃ | -30 bis +80 (NBR-Dichtung) | ||
| -20 bis +80 (FKM-Siegel) | ||||
| Viskositätsbereich | mm 2 / s | 10 bis 800 | ||
| Verschmutzungsgrad | Maximal zulässiger Grad der Flüssigkeitsverunreinigung: Klasse 9. NAS 1638 oder 20/18/15, ISO4406 | |||
| Max. Betriebsdruck | Bar | bis 315 | ||
| Max. Einstellbarer Druck | Bar | 50; 100; 200; 315 | ||
| Größe | 16 | 22 | ||
| Max. Fließrate | L / min | 200 | 400 | |
| Gewicht | Geben Sie ZDB ein | kg | Ca. 9.4 | Ca. 9.2 |
| Geben Sie Z2DB ein | kg | Ca. 11.8 | Ca. 10.3 | |
